آنچه در مورد ضبط کننده های دوربین مدار بسته باید بدانیم

دی وی آرهای مستقل :

این نوعDVRها بدون کمک هیچ گونه سیستم جانبی توانایی ذخیره تصویر دریافت شده از دوربین مدار بسته را بر روی هارد نصب شده در خود را دارند. این دستگاه دارای سه قالب 4، 8 و 16 کانال است که با توجه به قابلیت های دیگرشان تقسیم بندی های دیگری نیز دارند. از قابلیت های دیگر این دستگاه می توان به انتقال تصویر بدون نیاز به کامپیوتر و نمایش تصویر بر روی تلویزیون و مانیتور اشاره نمود.

DVRها وابسته به کامپیوتر(PC BASED)

این نوعDVRها به صورت کارتPCIهستند که روی یکی از اسلات های کامپیوتر قرار می گیرند و تصویر دریافتی از دوربین مدار بسته را بر روی هارد دیسک نصب شده در کامپیوتر ذخیره می کنند. قالب این دستگاه ها 4، 8، 16، 18، 24، 32 و 36 کاناله هستند که با توجه به قابلیت های دیگرشان تقسیم بندی های دیگری نیز دارند.

سیستم های دوربین مدار بسته آنالوگ و دیجیتالی

در طراحی های مدار بسته به صورت متداولی از این سیستم ها استفاده می شود. بخشی از سیستم به صورت آنالوگ و بخش نیز به صورت دیجیتال طراحی شده است. بخش آنالوگ از محل گرفتن تصاویر تا کنار دستگاه ضبظ کننده و کنترل کننده است و بخش دیجیتال ، عمل ضبط و نگهداری سیستم های فوق را به صورت دیجیتال انجام می دهد.

شرحی بر DVRدستگاه ضبط کننده دیجیتالی

DVR ( Digital Video Recorder ) دستگاه و یا سیستمی جهت ضبط و کنترل تصاویر که به آن گفته می شود که در انواع مختلف و با قابلیت های مختلف موجود می باشد. نوع بسیار قدیمی آن VCRمی باشد که تصاویر را بر روی نوار کاست ویدئویی ضبط می کردند. اما به سادگی آنهایی که به عنوان مثال 10 سال پیش استفاده می شدند، نیستند. این روزها حتی یک ضبط کننده ویدئویی ساده می تواند کارهایی بسیار بیشتر از فقط ضبط کردن تصاویر انجام دهد.

در حقیقت یک ضبط کننده تصاویر دیجیتال مختصر شده ی یک سیستم کامپیوتری می باشد و اغلب آنها بر روی سیستم عملیاتیLINUX  اجرا می شوند  . یک ضبط کننده دیجیتال تصاویر، تصاویر آنالوگ را از دوربین های مدار بسته دریافت می کند و آنها را دیجیتالی کرده و به صورت الکترونیکی ذخیره می کند. رایج ترین وسیله برای ذخیره سازی یک داریو هارددیسک است همانطور که در بیشتر کامپیوتر های شخصی استفاده می شود. بیشتر ضبط کننده های تصاویر دیجیتال به همراهmultiplexerتسهیم کننده و عملکرد رادار حرکتی ساخته می شوند.

DVRکارت قطعه الکترونیکی می باشد که بر روی پورتPCIکامپیوتر نصب و از طریق نرم افزار مخصوص به خود قابلیت ضبط تصاویر بر روی حافظه کامپیوتر را فراهم می آورد. بدیهی است که این سیستم مبتنی بر سیستم عامل می باشد و تمامی تصاویر از محل نصب دوربین از طریق کابل به کنار کامپیوتر در اتاق کنترل باید کشیده شود. از تک تک دوربین ها یک کابل به کامپیوتر متصل می گردد.

کارت های فوق بصورت ۴ کانال ۸ کانال ۱۶ کانال و ۳۲ کانال موجود می باشد.که بعضی از کارت ها فقط تصویری می باشند و برخی هم صوت و هم تصویر می باشند که به مراتب گرانتر از کارت های فقط تصویری می باشند. کیفیت کارت های فوق از ابعاد تصاویری کهCaptureمی کنند و تعداد فریم بر ثانیه ای که از هر دوربین میتواند بر روی حافظه ضبط کنند و ( میزان استفاده از پردازش کامپیوتر جهت تبدیل تصاویر به دیجیتال ) مورد سنجش قرار می گیرد.

مثلا کارتDVRچهار کانال در بازار موجود می باشد که مجموعا ۳۲ فریم تصویر را میتوانند تبدیل کنند ۸=۴/۳۲ یعنی حداکثر میتوانند از هر تصویر ۸ فریم بر ثانیه بر روی هارد ذخیره کنند ( معمول ترین سرعت ضبط و یا پخش که از تلویزیون مشاهده میکنید ۳۰ فریم بر ثانیه است) ولی ۸ فریم بر ثانیه نیز تصویرRealبدون گرفتگی محسوس به ما نشان خواهد داد اما کمتر از آن سرعت تصاویر بصورتSlow Motionنشان داده خواهد شد. ( این کارت از کیفیت پایینی برخوردار می باشد و ابعاد تصاویر ضبط شده آن حداکثر ۲۸۸*۳۲۰پیکسل می باشد که حالتVCDمی باشد. کما اینکه مقبول ترین ابعاد مورد انتظار ۵۶۴*۷۲۰ پیکسل می باشد "کیفیتDVD  "

کارتDVRهشت کانال ۲۴۰ فریم بر ثانیه ( که قابلیت ارتقا به ۵۶۴*۷۲۰ پیکسل را نیز دارند ) مورد قبول می باشد که از هر تصویر امکان تبدیل ۳۰ فریم بر ثانیه بر روی حافظه را دارا می باشد. حال اینکه مقرون به صرفه نمی باشد که از هر تصویر این اعداد تصویر بر ثانیه بر روی حافظه ضبط شود برای اینکه مثلا اگر ۱ دوربین با سرعت ۱۰ فریم بر ثانیه بر روی هارد ۱ گیگ ضبط شود از فرمول زیر برای میزان استفاده از حافظه بکار می رود.

در خوش بینانه ترین حالت هر فریم تصویر : ۱۰۰ کیبوبایت

۱Gb = 1024Mb2 = 1048576 Kb

هشت ۸ فریم بر ثانیه یعنی=> Kb 800 = 100 * 8

1048576 / 800 = 1310 second => 1310 / 60 = 21 minute

حال اگر از هر تصویر ۳۰ فریم بر ثانیه بگیریم بر روی ۱ گیگابایت حافظه این مقدار زمان /تصویر ضبط خواهد شد.)

۳۰فریم بر ثانیه یعنی= Kb 3000 = 100 * 30

1048576 / 3000 = 350 second => 350 / 60 = 5 minute

پس حتما لازم نیست که از هر تصویر ۳۰ فریم بر ثانیه گرفته و تبدیل گردد ۸ فریم بر ثانیه هم بصورتrealواقعی نشان خواهد داد و همینجا اشاره کنم که بسیاری از سیستم های دوربین مداربسته از تکنولوژیMotion Detectorیعنی حساس به حرکت برخوردار می باشند که اگر تصویر بصورت ثابت باشد عمل ضبط انجام نخواهد گرفت ولی اگر تصویر دارای حرکتی باشد از زمان شروع حرکت تا زمان خارج شدن جسم متحرک از تصویر ضبط خواهد شد. یعنی اینکه تصاویر بصورت ۲۴ ساعته ضبط نمی شوند بلکه حساس به حرکت می باشند در آن زمان ضبط می گردد که داخل تصویر حرکتی وجود داشته باشد حتی حرکت سایه درخت!

صدا در سیستم های دوربین مداربسته متداول نمی باشد ولی در مواقعی که لازم باشد و بنا به درخواست مشتری نصب میگردد برخی از دوربین ها خود میکروفون دارند ولی به اندازه کافی دقیق و حساس نیستند بدین منظور میکروفون های مخصوصی که اصولا ابعاد بسیار کوچکی دارند و در این دوربین ها استفاده می شود . در خطوط تولیدی برای کارخانجات نصب سیستم صوتی کاربرد ندارد چراکه صدای تولید شده از دستگاه ها قویتر از صدای انسان می باشد سیستم های صوتی در اتاق های کار و یا محیط اداری و … خوب جواب می دهند بدیهی است برای هر صوت نیز کابل کشی مجزا لازم می باشد.

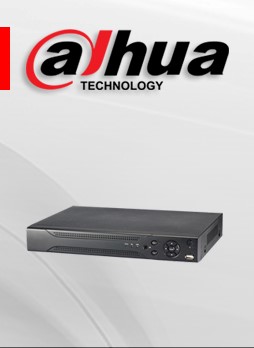

نوع دیگر دستگاه های ضبط کننده دیجیتالی دستگاهDVRخوانده می شود که در داخل دستگاه یک و یا چندین حافظه( hard )نصب می گردد و عمل تبدیل و ذخیره تصاویر را بر روی حافظه بر عهده دارد و مبتنی بر سیستم عامل خاصی نمی باشد ( البته این دستگاه ها سیستم عامل مخصوص به خود را دارا می باشند که اکثرا از سیستم عاملLinuxاستفاده میگردد که بر روی چیپ مخصوص به خود روی برد دستگاه بصورت دائمی هک شده است و به محض روشن نمودن دستگاه سیستم عامل بطور خودکار بالا خواهد آمد بر روی این سیستم عامل نمیتوان برنامه اضافی نصب کرد و یا دستکاری و یا آلوده به ویروس نمیشوند.

سیستم های فوق از قیمت بالایی نسبت به کارت هایDVRبرخوردار می باشند که ۴ کاناله صوت و تصویر حداقل از ۳۵۰ هزار تومان به بالا می باشند.

تصاویر این دستگاه ها را از طریق خروجی هایی که دارد میتوان نمایش داد. خروجی ها شامل مانیتور و تلوزیون و پورت شبکه می باشد.

 از مزیت های بسیار خوب این دستگاه می توان به این مورد اشاره کرد که دستگاه فوق را می توان در محل خط تولید و یا جایی که دوربین ها نصب شده اند قرار داد و تصاویر را به دستگاه فوق متصل نمود.

مثلا فرض کنید خط تولید از محل کنترل تصاویر ۵۰۰ متر یا بیشتر فاصله داشته باشد بجای اینکه از هر دوربین یک کابل به مرکز کنترل کشیده شود دستگاه فوق را در محل کارخانه یا خط تولید نصب می کنند و تمامی تصاویر را به دستگاه فوق نصب می کنند و تصاویر از طریق یک کابل شبکه و یا شبکهwirelessبه مرکز کنترل انتقال داده می شود ( عمل ضبط در محل خط تولید و در دستگاه مربوطه انجام می گیرد و برای کنترل و دیدن تصاویر از راه دور از طریق سیستم شبکه استفاده می گردد) البته در سیستم هایdvrکارت نیز این خصوصیت وجود دارد ولی اصولا نمی شود یک سیستم کامپیوتری را داخل خط تولید در شرایط مناسب راه اندازی کرد.

از ویژگی های دیگرdvrمی توان به موارد زیر اشاره کرد:

Internet accessدستیابی به اینترنت که موجب می شود تا نمایش زنده تصاویر (نظارت به طور مستقیم و زنده) را در هر مکانی با استفاده از اتصال به اینترنت در اختیار داشته باشید. همچنین می توانید تنظیمات لازم را از راه دور کنترل کنید و یا تغییر دهید و نیز حجم ویدئویی مورد نظر خود را بر روی کامپیوتر خود دانلود کنید.

Advanced searchجستجوی پیشرفته بر اساس زمان و یا بر اساس رادار حرکتی.بیشتر ضبط کننده های پیشرفته گراف ردیابی را نشان می دهند و بنابراین شما می توانید دانسیته حرکت را در سرتاسر روز مشاهده کنید.

Back up local & remoteپشتیبان گیری تصاویر از راه دور و یا درمحل دی وی آر. در حالتی که شما نیاز دارید یک ویدئو به عنوان شاهد یا مدرک تهیه کنید، این امکان را در اختیار دارید تا ویدئویی که مستقیماً بر روی کامپیوتر شما درحال ضبط شدن است را دانلود کنید تا آن را بر روی دیسک ضبط و یا بر روی فلشUSBثبت کنید.

MASKING.می توانید از این ویژگی استفاده کنید تا در حین ضبط کردن تصاویر، بعضی مناطق مورد نظر را از دید دوربین پنهان کنید و یا از عملکرد ردیابی حرکتی برای نواحی معینی از میدان دید دوربین صرف نظر کنید تا بتوانید مناطقی را که می خواهید از کل منطقه تحت نظر دوربین حذف کنید.

User managementامکان ایجاد سطوح ورودیaccess levelsمتفاوتی را بر روی سیستم شما فراهم می کند. برای مثال یک کاربر می تواند مدیریت اصلیadministratorبرایdvrباشد در صورتی که کاربر دیگری می تواند تنها اجازه داشته باشد که تصاویر ضبط شده را مشاهده کند.

امیدواریم مطالبی مفید در خدمت خوانندگان عزیز گذاشته باشیم با نظرات سازنده خود مارا یاری کنید.
